动态范围测试卡 - 动态范围测试卡
动态范围测试卡
动态范围测试卡
  • 动态范围测试卡

动态范围测试卡

更新日期:2017-06-19
品牌:Sine Image
尺寸:400×711mm
材料:菲林/高清相纸
比例:4:3/16:9
类型:反射式/透射式可选

手机相机摄像头性能标板动态范围测试卡高频噪点成像SNR检测卡图

品牌:Sine Image
尺寸:400×711mm
材料:菲林/高清相纸
比例:4:3/16:9
类型:反射式/透射式可选

动态范围测试卡



动态范围测试卡简介:

动态范围测试卡是手机工程师、芯片工程师、测试工程师、光学工程师测试手机与数码相机摄像头性能必用标板测试卡,可以测试动态范围,噪点,SNR等参数。


SineImage动态范围测试卡符合ISO15739标准,用于测试成像系统的噪点和动态范围,密度规定源于ISO14524准则。甚至可用于测试不带手动曝光控制装置的TTL自动曝光照相机。

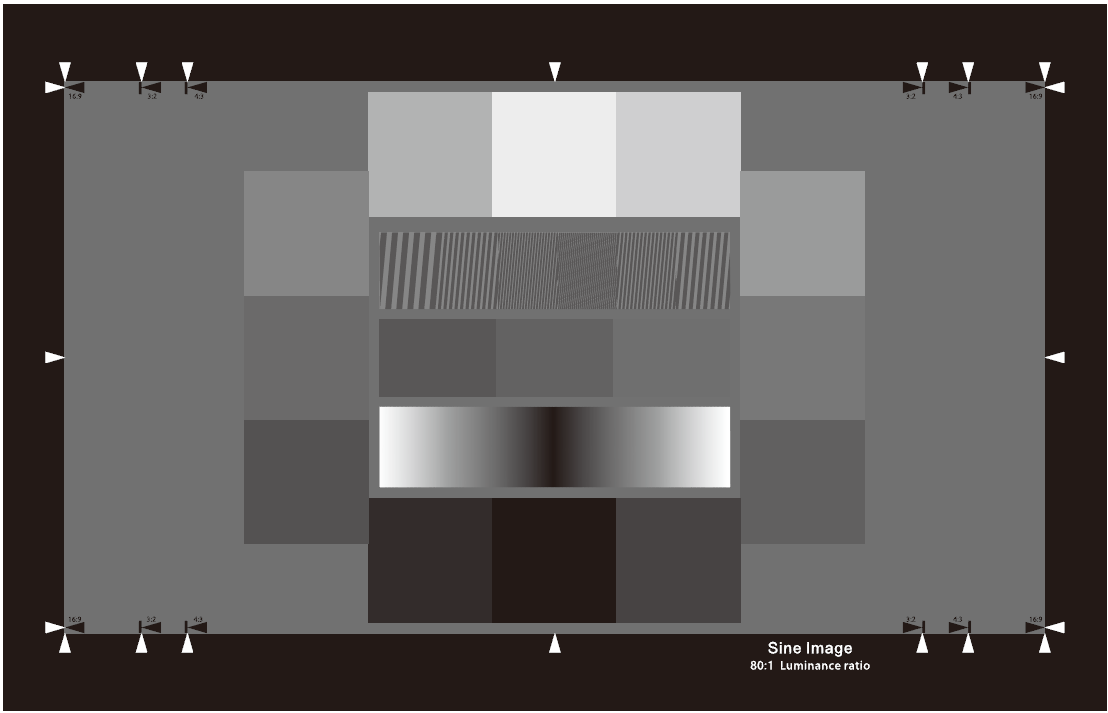

12阶密度不一样的方块(从第1阶黑色至第12阶白色)围成一个圈。另外三个不同密度方块位于中间,用于基本噪声测量。6组倾斜调制棒用于测量高频噪声测量。调制棒的密度等于第6阶和第7阶的密度。


内部下方有用于在不同密度等级上检测噪声水平的渐变式密度条。



动态范围测试卡尺寸:


有效图像尺寸:
100×178mm
200×356mm
400×711mm
135×240mm
158×280mm


不同亮度范围的目标光学密度值:
低对比20:1/40:1
标准对比:80:1
高对比:160:1


SineImage动态范围测试卡有反射式和透射式可供选择,透射式测试卡全部取原值的一半(常规屏幕200 ldpi)。也可提供个性化定制服务!
